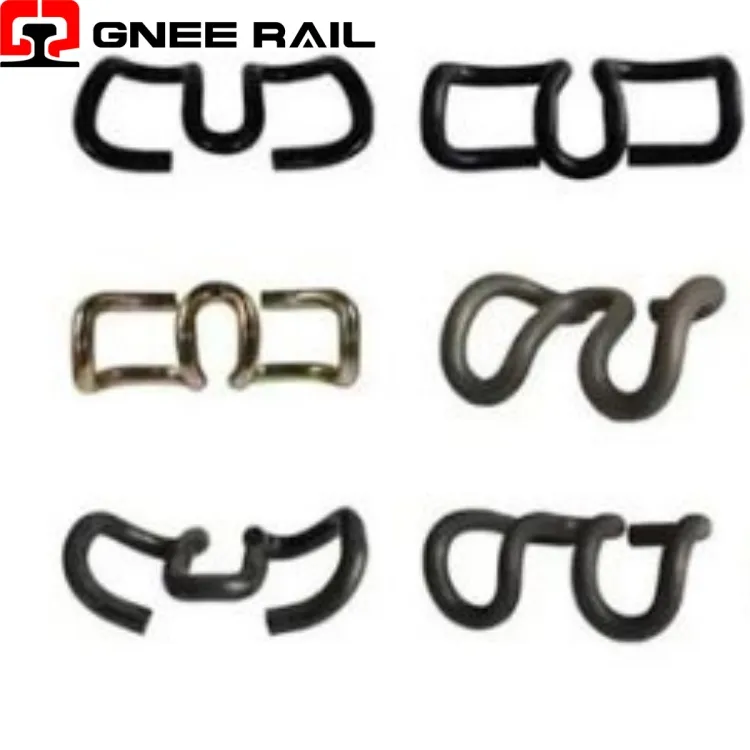

SKL-Clip verfolgen

Mit dem Railway Clip werden die Schienen zusammen mit der Betonschwelle an der darunter liegenden Grundplatte befestigt. Zur Befestigung der Schienen an der darunter liegenden Grundplatte oder Schwelle werden verschiedene Arten von Hochleistungsklammern verwendet. Eine häufige Variante ist die E-Klammer, die wie eine kurze Büroklammer geformt ist. Eine weitere Variante ist die SKL-Spannklemme, die ebenfalls weltweit am häufigsten verwendet wird. Andere wie die KPO-Klemme und der Nabla-Clip werden ebenfalls in verschiedenen Situationen verwendet.

Beschreibung

Technische Parameter

↵

SchieneSKL CLIP-Befestigungssystem

Der Railway SKL Clip ist eine hochleistungsfähige, V-Spannklemme, die für elastische Befestigungssysteme auf Betonschwellen entwickelt wurde und sich durch ihr charakteristisches Doppelarmdesign und den vertikalen Einführmechanismus auszeichnet. Dieser Clip wird aus hochwertigem Federstahl durch Präzisions-Warmumformung und anschließende Wärmebehandlung hergestellt und basiert auf einem reinen Biegeprinzip, bei dem die Arme während der Installation nach außen gebogen werden, um eine kontrollierte Klemmkraft gegen den Schienenfuß zu erzeugen. Die SKL-Bezeichnung bezeichnet eine standardisierte Schnittstelle mit eingegossenen Schultern, die eine gleichmäßige Vorlastanwendung über Tausende von Streckenkilometern hinweg ermöglicht.

Technische Spezifikationen:

Parameter	Spezifikation	Wert / Charakteristik
Designklassifizierung	Spannklemme vom Typ V-	Doppel-Arm symmetrisch
Materialqualität	Federstahl (z. B. 38Si7 / 52CrMoV4)	Streckgrenze größer oder gleich 1.200 MPa
Nennklemmkraft	Per Clip am Schienenfuß	9 kN – 15 kN (variantenabhängig)
Installationshub	Vertikale Armauslenkung	18 mm – 25 mm von der freien Position
Korrosionsschutzstandard	Mehrschichtige-Beschichtung	Salzsprühbeständigkeit: Mindestens 1.000 Stunden

Installations- und Wartungsperspektive:

Vertikaler Einführmechanismus:Konzipiert für die Installation mit einem hydraulischen oder manuellen Setzgerät, das eine vertikale Kraft ausübt und die Arme nach außen in die Schultertaschen drückt, ohne dass seitliches Hämmern erforderlich ist.
Durchbiegung-Eingeschränktes Design:Verfügt über eingebaute Stoppfunktionen, die eine übermäßige Komprimierung während der Installation verhindern und unabhängig von der Technik des Bedieners eine gleichbleibende Klemmkraft gewährleisten.
Positive Lock-Einbindung:Akustische und fühlbare Rückmeldungen während der Installation bestätigen den vollständigen Sitz der Cliparme in den Schulterarretierungen, wodurch Unklarheiten bei der Feldüberprüfung vermieden werden.

Wartungs- und Betriebsperspektive

Progressive Steifigkeitskurve:Weist nicht-lineare Federeigenschaften auf, bei denen die anfängliche Auslenkung eine geringere Kraft erfordert und die Steifigkeit zunehmend zunimmt, wenn sich die Schienenverschiebung den maximalen Grenzen nähert.
Optimierung der seitlichen Rückhaltung:Die V--förmige Geometrie sorgt für inhärente seitliche Stabilität und widersteht der Neigung zum Überschlagen der Schiene, ohne dass zusätzliche Führungskomponenten über die Schulterschnittstelle hinaus erforderlich sind.
Hochfrequenz-Entkopplung:Federmasse und -geometrie sind optimiert, um Resonanz mit typischen, durch den Zug-induzierten Vibrationsfrequenzen zu vermeiden und so eine harmonische Verstärkung zu verhindern, die die Ermüdung beschleunigen könnte.
