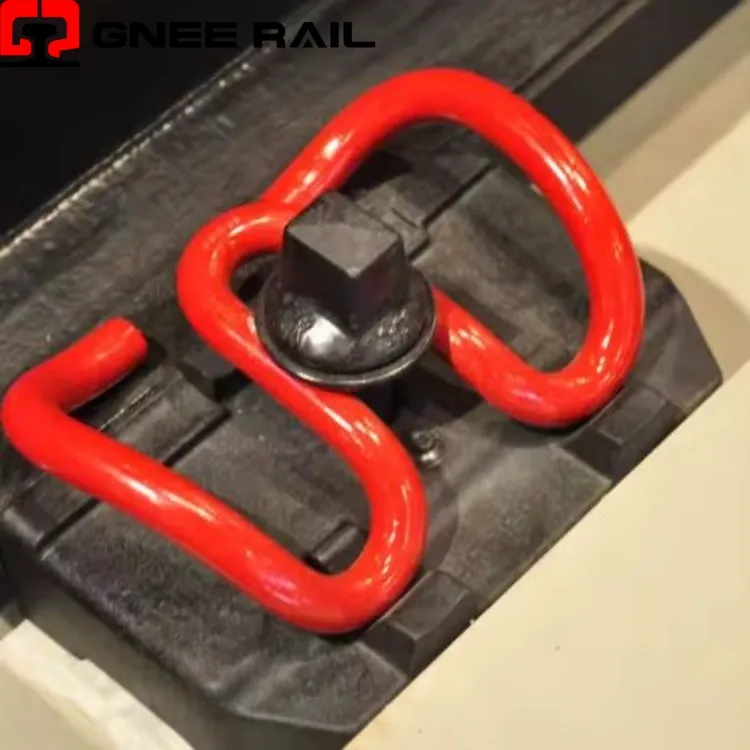

Verfolgen Sie SKL-Clips

Mit dem Railway Clip werden die Schienen zusammen mit der Betonschwelle an der darunter liegenden Grundplatte befestigt. Zur Befestigung der Schienen an der darunter liegenden Grundplatte oder Schwelle werden verschiedene Arten von Hochleistungsklammern verwendet. Eine häufige Variante ist die E-Klammer, die wie eine kurze Büroklammer geformt ist. Eine weitere Variante ist die SKL-Spannklemme, die ebenfalls weltweit am häufigsten verwendet wird. Andere wie die KPO-Klemme und der Nabla-Clip werden ebenfalls in verschiedenen Situationen verwendet.

Beschreibung

Technische Parameter

↵

SchieneSKL CLIP-Befestigungssystem

Der Railway SKL Clip ist ein geschmiedeter Federstahlbefestiger, der als elastisches Zwei-{0}Punkt-Rückhaltesystem zur Befestigung von Schienen an Betonschwellen über eine patentierte Schulterschnittstelle fungiert. Seine charakteristische omega{2}förmige Krone und die divergierende Armkonfiguration erzeugen einen selbst-Zentrierungseffekt während der Installation und gewährleisten eine symmetrische Lastübertragung auf den Schienenfuß. Dieser Clip wurde für Hochgeschwindigkeits- und Schwertransportanwendungen entwickelt und verfügt über ein kontrolliertes{7}Momentdesign, bei dem die Biegeachse strategisch positioniert ist, um die elastische Energiespeicherung zu maximieren und gleichzeitig die bleibende Verformung über Jahrzehnte hinweg zu minimieren.

Technische Spezifikationen:

Attribut	Technische Details	Leistungsindikator
Umformmethode	Warmschmieden mit gesenk-kontrollierten Abmessungen	Der Kornfluss folgt den Spannungskonturen
Wärmebehandlung	Austempering (bainitische Umwandlung)	Schlagzähigkeit größer oder gleich 50 J (Charpy)
Installationskraft	Anforderungen an vertikales Setzwerkzeug	15 kN – 25 kN Einsteckkraft
Elastischer Bereich	Maximal zulässige Durchbiegung	Bis zu 22 mm ohne plastische Verformung
Lebensdauer-Benchmark	Hochleistungs--Anwendungsdaten	>30 Jahre oder 800 MGT

Installations- und Wartungsperspektive:

Kontrolliertes Austempern:Wird einer isothermen Wärmebehandlung unterzogen, die eine bainitische Mikrostruktur erzeugt und im Vergleich zu herkömmlichen martensitischen Federstählen eine überlegene Zähigkeit und Rissausbreitungsbeständigkeit bietet.
Oberflächenintegritätsmanagement:Die Nachbearbeitung umfasst die kontrollierte Entkohlungsentfernung und das Präzisionsschleifen kritischer Kontaktflächen, um Spannungserreger zu beseitigen, die zu Ermüdungsausfällen führen könnten.
Optimierung des Kornflusses:Durch den Warmschmiedeprozess wird die Kornstruktur des Materials an den Spannungsverlauf des Clips angepasst und so dem natürlichen Belastungspfad vom Scheitel bis zur Spitze gefolgt, um die Haltbarkeit zu verbessern.

Wartungs- und Betriebsperspektive

Schulterverriegelung:Präzise{0}bearbeitete Taschen in der Gussschulter-greifen mit einer definierten Presspassung in den Fersenbereich des Clips ein und schaffen so einen starren Reaktionspunkt, der eine seitliche Migration bei starker Krümmung verhindert.
Pad-Interaktionsprofil:Die Zehengeometrie des Clips ist so konstruiert, dass der Druck über einen breiten Fußisolator ausgeübt wird, wodurch die Kraft gleichmäßig über die Schienenpolsteroberfläche verteilt wird, um eine örtliche Extrusion des Polsters zu verhindern.
Fähigkeit zum Halten des Messgeräts:Die unabhängige Einstellung des linken und rechten Clips ermöglicht eine Feinabstimmung der Spurweite während der Installation, ohne dass eine Neupositionierung der Schwellen erforderlich ist.
