Schienen-SKL-Befestigungssystem

Mit dem Railway Clip werden die Schienen zusammen mit der Betonschwelle an der darunter liegenden Grundplatte befestigt. Zur Befestigung der Schienen an der darunter liegenden Grundplatte oder Schwelle werden verschiedene Arten von Hochleistungsklammern verwendet. Eine häufige Variante ist die E-Klammer, die wie eine kurze Büroklammer geformt ist. Eine weitere Variante ist die SKL-Spannklemme, die ebenfalls weltweit am häufigsten verwendet wird. Andere wie die KPO-Klemme und der Nabla-Clip werden ebenfalls in verschiedenen Situationen verwendet.

Beschreibung

Technische Parameter

Vergleichende Perspektive: Positionierung unter globalen Befestigungssystemen

Das von Vossloh entwickelte SKL-Befestigungssystem besetzt durch seine ausgewogene Ingenieursphilosophie eine eindeutige Nische im globalen Schieneninfrastrukturmarkt. Anders als diePandrol FASTCLIPDas SKL-System zeichnet sich durch ein System aus, bei dem eine hohe Klemmkraft und eine standardisierte Installation für die Dominanz fester Gleise im Vordergrund stehenVielseitigkeit und Anpassungsfähigkeit, insbesondere für Hauptstrecken- und Schwerlastanwendungen mit Ballast. Sein direkter Konkurrent, derNabla FRESystem, bietet eine überlegene Installationsgeschwindigkeit für den städtischen Nahverkehr, verfügt jedoch nicht über die bewährte Langzeitleistung des SKL unter extremen Achslasten.

product-1190-350

Anwendungsperspektive: Szenario-Spezifische technische Lösungen

In der Anwendungstechnik ist das SKL-System kein Einheitsprodukt, sondern einmodulare Plattforman die spezifischen betrieblichen Anforderungen angepasst werden.

Für Schwertransportkorridore(z. B. Bergbau, Hafenlogistik), dieSKL-3 Heavy-DutyDie Konfiguration wird bereitgestellt. Es verfügt über eine verdickte Grundplatte (16 mm) und einen speziell wärmebehandelten Clip, um dynamischen Stoßbelastungen von mehr als 50 kN standzuhalten.
Im Hochgeschwindigkeits-Passagierbetrieb(250–350 km/h) liegt der Fokus aufSchwingungsdämpfung und Spurstabilität. Ingenieure spezifizieren dieSKL-12-Variantemit abgestimmten Steifigkeits-Schienenpolstern (EPDM oder PUR) zur Erzielung einer optimalen dynamischen Steifigkeit (22–28 kN/mm).
Für elektrifizierte U-Bahn- und Tunnelnetze, DieIsoliertes SKL-14 package is mandatory. It features full-component isolation using PA66-GF30 polymer components and achieves electrical resistance >10⁸ Ω. Diese Konfiguration geht über die elektrische Sicherheit hinausFeuchtigkeit-induzierte Korrosion(C4/C5-Schutz gemäß ISO 12944) und enthält Geräuschdämpfungspolster, um Körperschallvibrationen um 6–8 dB zu reduzieren.

Integrierte Schlussfolgerung

Das SKL-Befestigungssystem stellt eine darSystems-technischer Ansatzwo der komparative Vorteil durch anwendungsoptimiertes-Design und nicht durch universelle Überlegenheit erreicht wird. Die Materialauswahl ist eng mit den Leistungsanforderungen verknüpft-von der Metallurgie des Clips, die seine Lebensdauer bestimmt, bis hin zur Polymerchemie, die elektrische und Umweltbeständigkeit gewährleistet.

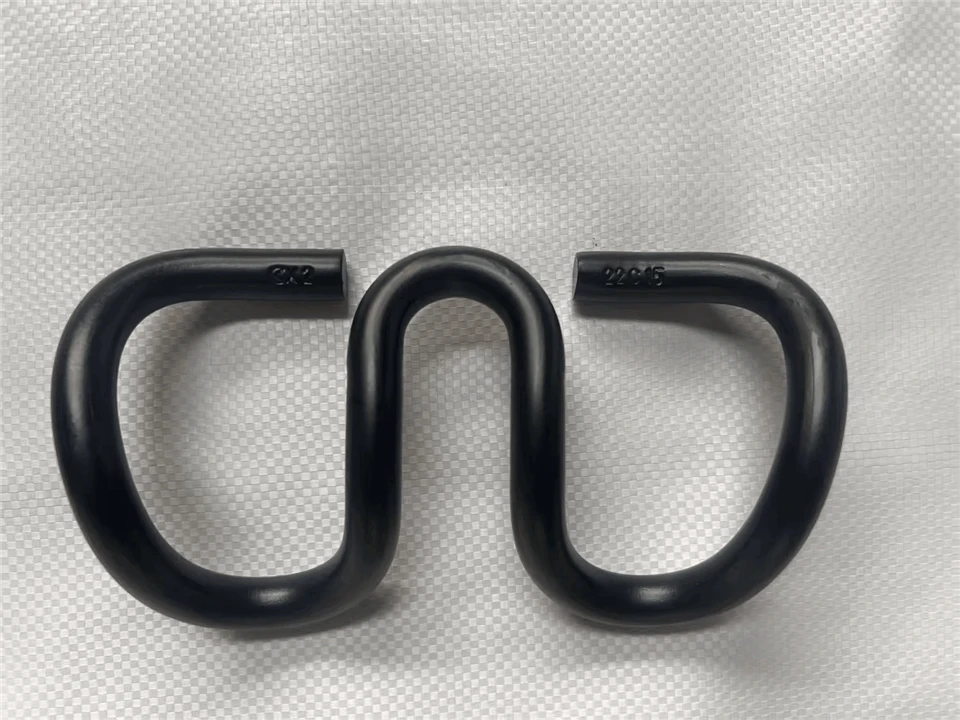

Rail SKL Fastening System
