↵Schienen-Nabla-Clip-Befestigungssystem

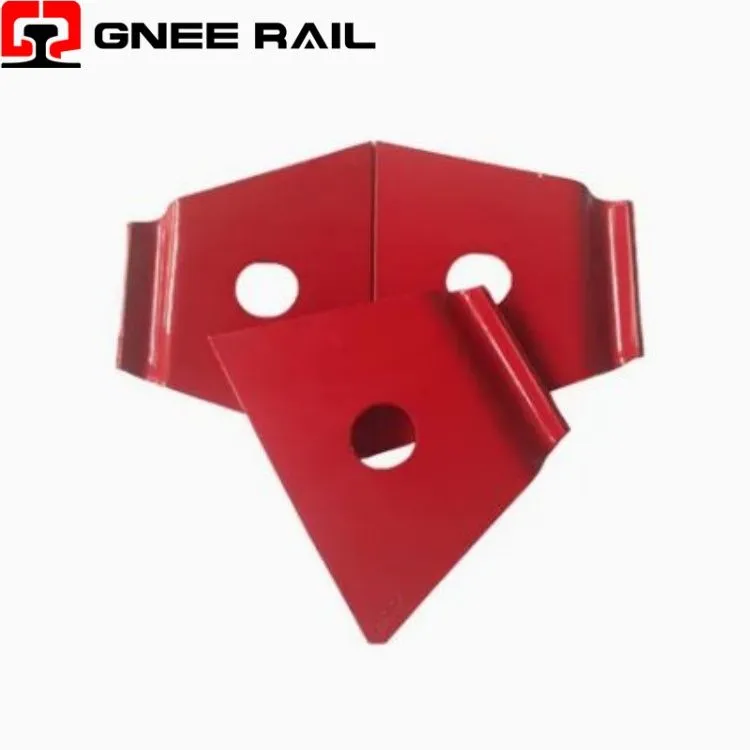

Der Railway Nabla Clip ist ein symmetrischer Federbefestiger mit flachem -Profil, der nach seiner umgekehrten Delta-Form (∇) benannt ist und für Betonschwellenschienensysteme entwickelt wurde. Hergestellt aus hochfestem 60Si2MnA/60Si2CrA-Federstahl mit einer Härte von 42–47 HRC, liefert es eine konstante Klemmkraft durch elastische Biegung. Das System umfasst Isolatoren und Schraubspikes, die für elektrische Isolierung und eine hervorragende Absorption von Querkräften sorgen.
Technische Spezifikationen:
| Parameter | Spezifikation | Leistungsindikator |
|---|---|---|
| Geometrische Form | Invertiertes Delta (∇) / V--Profil | Flacher-Abschnitt, Doppel-Bogendesign |
| Materialqualität | 60Si2MnA / 60Si2CrA | 42–47 HRC-Härte |
| Dicke | 4,0 mm – 4,5 mm | Kalt-gewalztes Federstahlband |
| Ermüdungsleben | 5 Millionen Zyklen | Kein Bruch gemäß EN 13146-4 |
| Isolationswiderstand | Größer als oder gleich 1×10⁸ Ω pro Baugruppe | PA66+30% Glasfaserisolator |
| Systemkomponenten | 2 Clips + 2 Isolatoren + 2 Spikes + 2 Unterlegscheiben | Pro Schienensitzbaugruppe |
Installations- und Wartungsperspektive:
- Durch die flache -Abschnittskonstruktion entsteht eine breite rechteckige Auflagefläche, die die Klemmkraft gleichmäßig über den Schienenfuß verteilt.
- Der breite Oberflächenkontakt verhindert lokale „Brinelling“-Einkerbungseffekte, die bei Runddrahtklammern unter starker Verkehrsbelastung häufig auftreten.
- Die symmetrische Doppelbogengeometrie sorgt für eine gleichmäßige Spannungsverteilung und eliminiert Torsionskräfte, die bei asymmetrischen Clip-Designs auftreten.
Wartungs- und Betriebsperspektive
- Verstärkte Nylonisolatoren (PA66+30 % Glasfaser) bieten eine Zugfestigkeit von mindestens 170 MPa und einen Isolationswiderstand von mindestens 1×10⁸ Ω.
- Schraubenspitzen (Stahl der Güteklasse 5.6, 35#) liefern eine Zugfestigkeit von mindestens 500 MPa mit einer Kaltbiegefähigkeit von 90 Grad.
- Das System kann vor der Auslieferung auf Schwellen vor-montiert werden, was schnellere Baugeschwindigkeiten ermöglicht.
