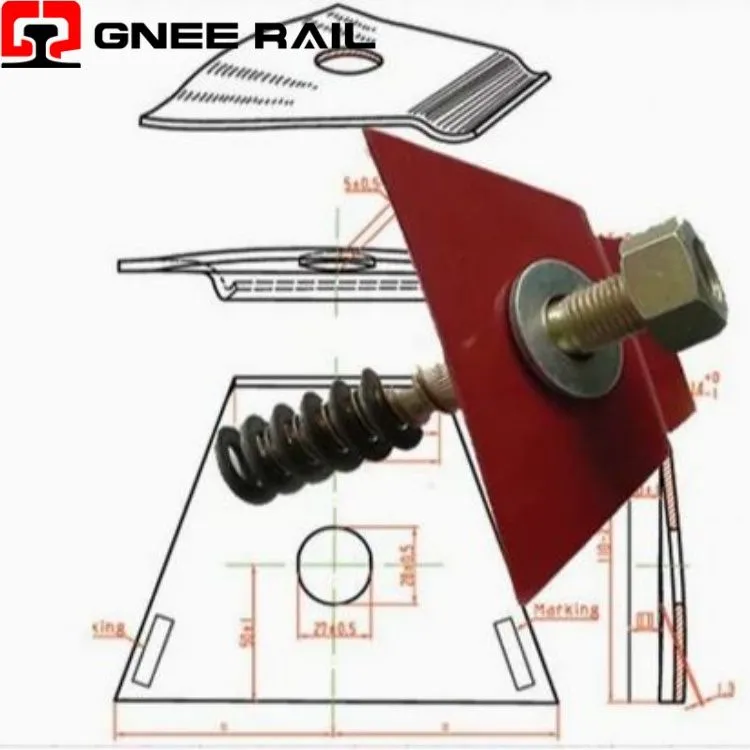

Nabla-Clip aus Kohlenstoffstahl

Mit dem Railway Clip werden die Schienen zusammen mit der Betonschwelle an der darunter liegenden Grundplatte befestigt. Zur Befestigung der Schienen an der darunter liegenden Grundplatte oder Schwelle werden verschiedene Arten von Hochleistungsklammern verwendet. Eine häufige Variante ist die E-Klammer, die wie eine kurze Büroklammer geformt ist. Eine weitere Variante ist die SKL-Spannklemme, die ebenfalls weltweit am häufigsten verwendet wird. Andere wie die KPO-Klemme und der Nabla-Clip werden ebenfalls in verschiedenen Situationen verwendet.

Beschreibung

Technische Parameter

↵Schienen-Nabla-Befestigungssystem

Ein Eisenbahn-Nabla-Clip ist eindreieckiges-geformtes Federstahl-Befestigungssystembenannt nach seiner Besonderheit∇-Formgeometriedas konvertiertvertikale Schienenauslenkung in zusätzliche horizontale Spannkraft- einzigartig unter allen Schienenbefestigungen alseinziger Clip, der die seitliche Sicherung bei dynamischer Belastung erhöht, DieDer Clip wird nur durch Hammerschlag in eine feste Schulter ohne Gewindeteile oder Riegel eingebaut, und dieeinziges nach EN13481-2 Kategorie C zertifiziertes Befestigungssystem für scharfe Kurven bis R150m

Technische Spezifikationen:

Fehlermodus	Betroffene Komponente	Schwellenwert/Limit	Erkennungsschwierigkeit	Folge
Apex-Mikro-riss	Innenradius einclipsen	Impact off-centre >5 mm	Unsichtbar bis zum Bruch (18 Monate)	Plötzlicher vollständiger Bruch; keine vorherige Ablenkung
Amboss kaltverfestigt	Schultertasche	Hardness >350 HB	Erfordert einen Härteprüfer vor Ort	Aufprallenergie reflektiert; neue Clipfrakturen früh
Stolze Installation	Clip-Bestuhlung	Flush >0,5 mm stolz	Visuell; Lineal	Toe load 8 kN vs 12 kN; rail creep >3 mm/Jahr
Nichtübereinstimmung in der Metallurgie	Clipmaterial	60Si2MnA vs. 55Si7	RFA identisch; OES-Kohlenstoff erforderlich	Kalter Bruch oder beschleunigter Zehenverschleiß
Generationskonflikt	Clip/Schulter-Schnittstelle	Pocket depth Δ >0,8 mm	Dickenmessung	Über-Fahren oder Unter-Sitzen; Kraftfehler ±25 %
Kriechen der Schallwand messen	PA66+30%GF-Isolator	Thickness loss >2,0 mm	Fühlerlehre am Schienenfuß	Lateral slop >1,5 mm; Spurverbreiterung

Leistungsbereich:

Hammerschlagempfindlichkeit- Nabla ist dieNur das große Clipsystem wurde noch mit Vorschlaghammer installiert(2–3 Schläge). Aufprallenergie: 80–120 J. Außermittiger Schlag (<5 mm from heel centre) induces lokale plastische Verformung an der Scheitelflanke. Mikro-Risstiefe: 0,1–0,3 mm. Vermehrungszeitraum: 12–18 Monate. Ausfall: Plötzlich, keine sichtbare Vorwarnung.

Störung durch Ambossverschleiß-Die Oberflächenbearbeitung des Schulterambosses-härtet bei wiederholtem Einsetzen des Clips aus. Nach 500 Zyklen steigt die Härte von 220 HB auf 380 HB. Arbeits-gehärteter Ambossabsorbiert keine Aufprallenergie mehr--Energie wird in die Clipspitze reflektiert. Folge: neuer Clip in der alten Schulter installiert → Bruch bei 1,2 Mio. Zyklen gegenüber 5 Mio. Zyklen zertifiziert.

Wartungs- und Betriebsperspektive

Inverse Ablenkungsverstärkung- Radlast drückt den Schienenfuß um 1–2 mm. Nablas schräge BeineWandeln Sie diese vertikale Bewegung in eine seitliche Kontraktion von 0,5–1,0 mm uman der Clipspitze, wodurch die horizontale Klemmkraft um erhöht wird15–25 % unter Last. Kein anderes Verbindungselement weist ein negatives Poisson-Verhältnis auf.
Drei-Keilaktion- Kontakte anschneidendrei gehärtete Zonen: zwei Fersenanker in Schultertaschen, eine Zehenauflage auf der Schienenfußkante. Vertikale Belastung treibt die Spur antiefer in die Schienenfußecke, wodurch ein selbst-verstärkender Halt entsteht. Diese Keilwirkung sorgt für40–60 % höhere Längseinschränkungals symmetrische Clips mit gleicher Zehenlast.
