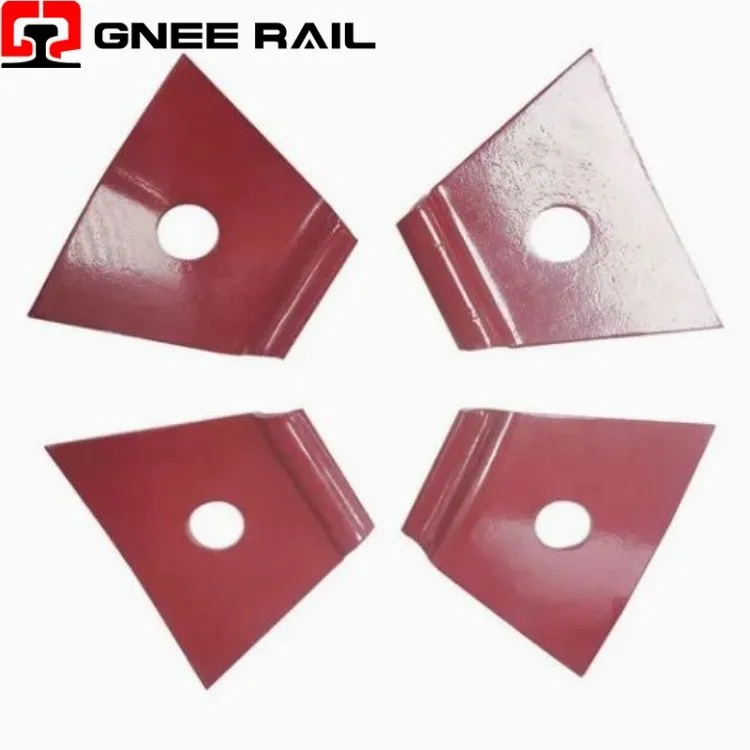

↵Schienen-Nabla-Clip-Befestigungssystem
Der Railway Nabla Clip ist ein elastischer Federbefestiger, der nach seiner umgekehrten Delta-Form (∇) benannt ist und für Betonschwellenschienensysteme entwickelt wurde. Hergestellt aus hochfesten Federstahlsorten wie 60Si2MnA, liefert dieser Clip eine konstante Klemmkraft durch elastische Biegung, wenn er mit Schraubspikes befestigt wird. Sein symmetrisches Profil bietet eine hervorragende Absorption von Querkräften und elektrische Isolierung und eignet sich daher ideal für Kurven mit engem{5}Radius, Schwerlaststrecken und Hochgeschwindigkeitsstrecken, einschließlich französischer TGV-Netze
Technische Spezifikationen:
| Parameter | Spezifikation | Leistungsindikator |
|---|---|---|
| Geometrische Form | Invertiertes Delta (∇) / V--Profil | Symmetrische Spannungsverteilung |
| Materialqualität | 60Si2MnA, 60Si2CrA | 42–47 HRC-Härte |
| Klemmkraft (Spitzenlast) | 11–14 kN pro Clip | <15% relaxation after 3M cycles |
| Ermüdungsleben | 5 Millionen Zyklen (Standard) | 200 Millionen Zyklen (C1-Variante) |
| Compliance-Standard | EN 13481-2 / EN 13481-5 | Kategorie C für Betonschwellen |
|
|
|---|
Installations- und Wartungsperspektive:
- Das umgekehrte -V-Profil (Nabla) erzeugt eine symmetrische Spannungsverteilung entlang beider Schenkel und eliminiert so Torsionsspannungen, die bei asymmetrischen Clips häufig auftreten.
- Die Optimierung des vertikalen Kraftvektors maximiert den Widerstand gegen das Anheben der Schiene und reduziert gleichzeitig die seitlichen Kräfte auf die Schwellenschultern.
- Die elastische Durchbiegungskapazität nimmt die Wärmeausdehnung im Temperaturbereich von -40 bis +80 Grad ohne Kraftentspannung auf.
Wartungs- und Betriebsperspektive
- Die komplette Baugruppe besteht aus 2 Nabla-Clips, 2 Isolatoren, 2 Schraubspikes und 2 Federscheiben pro Schienensitz.
- Die Installation erfordert das Anziehen der Ankerschrauben mit einem bestimmten Drehmoment, um eine gleichmäßige Anwendung der Klemmkraft sicherzustellen.
- Schraubenspitzen (Stahl der Güteklasse 5.6, 35#) bieten eine Zugfestigkeit von mindestens 500 MPa mit einer Kaltbiegefähigkeit von 90 Grad.
