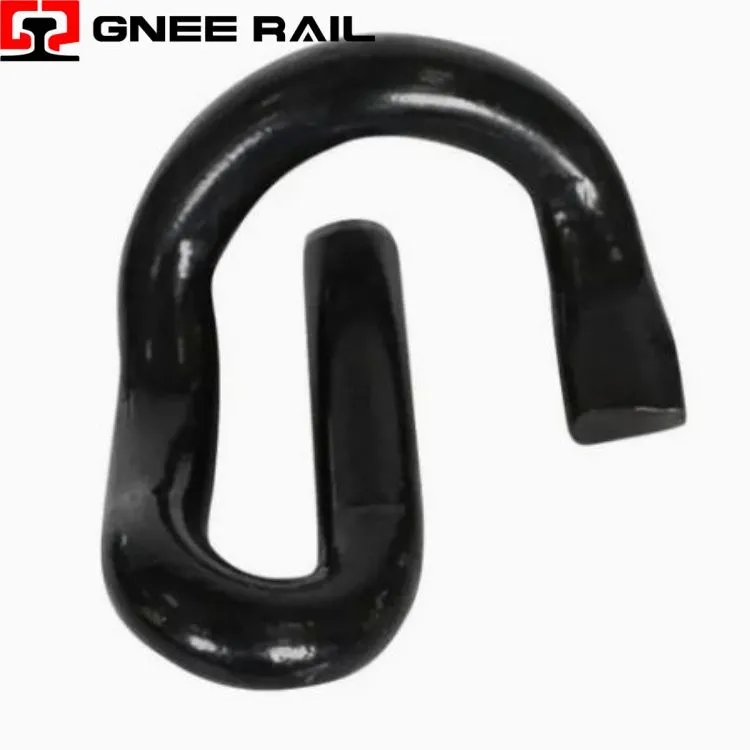

Schienen-E-Clip-Befestigungssystem
Der Railway E-Clip ist ein widerstandsfähiger Stahlbefestiger, der zur Befestigung von Schienen an Betonschwellen in modernen Gleissystemen entwickelt wurde. Das charakteristische E-förmige Profil besteht aus hochwertigem Federstahl und sorgt für eine präzise Klemmkraft bei gleichzeitiger Anpassung an dynamische Schienenbewegungen. Dieser Clip ermöglicht eine schnelle Montage und Demontage ohne Spezialwerkzeuge. Sein bewährtes Design gewährleistet zuverlässige Leistung bei Fern-, Transit- und Schwerlastanwendungen weltweit.
Technische Spezifikationen:
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Railway E Clip – elastische Schienenbefestigung |
| Materialqualität | 60Si2Mn / 51CrV4 / Federstahläquivalent |
| Oberflächenbeschaffenheit | E-Beschichtung / Zinklamellen / Geomet / Phosphatierung |
| Drahtdurchmesser | 14 mm – 16 mm (0,55 – 0,63 Zoll) |
| Spannkraft | 8 – 14 kN pro Clip (systemabhängig) |
| Elastische Durchbiegung | 10 – 14 mm Arbeitsbereich |
| Ermüdungsleben | Mehr als oder gleich 5 Millionen Zyklen ohne Bruch |
Installations- und Wartungsperspektive:
- Verfügt über drei parallele Beine in E--Form für eine ausgewogene Federkraftverteilung.
- Enthält gekrümmte Übergangszonen, die die Spannungskonzentration während der Durchbiegung minimieren.
- Entworfen mit symmetrischer Geometrie, die eine identische Installation von beiden Seiten ermöglicht.
- Optimiertes Beinlängenverhältnis sorgt für maximalen elastischen Weg vor bleibender Verformung.
- Sorgt durch präzisionsgeformte Lagerpunkte für einen gleichmäßigen Kontaktdruck über den gesamten Schienenfuß.
Wartungs- und Betriebsperspektive
- Installiert mit einem einfachen Hebelwerkzeug, ohne dass eine Vorspannausrüstung erforderlich ist.
- Lässt sich während der Wartung mit demselben Extraktionswerkzeug schnell entfernen.
- Ermöglicht die manuelle Installation und eignet sich für entfernte Gleisstandorte.
- Unterstützt maschinelle Anwendungen für großvolumige Bauprojekte.
- Ermöglicht die visuelle Überprüfung des korrekten Sitzes durch sichtbare Clipausrichtung.
