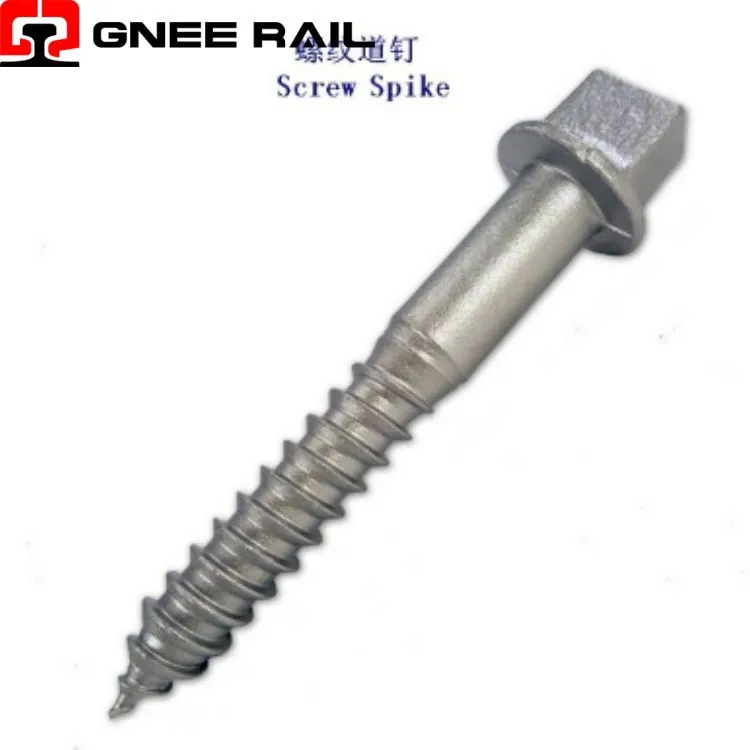

Schienenschrauben-Spike-Befestigungssystem
Der Railway Screw Spike ist ein Befestigungselement mit Spiralgewinde, das aus hochfestem Kohlenstoffstahl oder legiertem Stahl hergestellt wird und zur Befestigung von Schienenankerplatten oder zur direkten Befestigung von Schienen an Holz-, Verbund- oder Holzwerkstoffschwellen durch rotierendes Einsetzen dient. Dieses Befestigungselement zeichnet sich durch seinen quadratischen oder sechseckigen Antriebskopf, das durchgehende Spiralgewinde, das sich zu einer konischen oder stumpfen Spitze erstreckt, und das präzisionsgeformte Gewindeprofil aus. Dieses Befestigungselement wandelt die Torsionseingabe in messbare axiale Vorspannung um, die über die gesamte Lebensdauer eine konstante Klemmkraft aufrechterhält.
Technische Spezifikationen:
| Attribut | Technische Details | Leistungsindikator |
|---|---|---|
| Methode zur Fadenbildung | Gerollt (kalt{0}}geformt) oder geschnitten | Gerollte Gewinde: überlegene Ermüdungslebensdauer |
| Kopfkonfiguration | Vierkant-, Sechskant- oder Rundantrieb | 5/8" – 1" Schlüsselweite typisch |
| Nenndurchmesser | Schaftdurchmesser | 5/8" – 1" (16mm – 25mm) |
| Ultimative Zugfestigkeit | Materialfähigkeit | 120 – 150 ksi (830 – 1035 MPa) |
| Korrosionsschutz | Beschichten oder Plattieren | Feuerverzinkt, mechanisch verzinkt oder Xylan |
Installations- und Wartungsperspektive:
- Multi-Flankenlastverteilung:Der kontinuierliche Gewindeeingriff verteilt die aufgebrachte Spannung auf 8–12 einzelne Gewindeflanken, reduziert die Spannungskonzentration an jedem einzelnen Punkt und ermöglicht eine höhere Gesamtklemmkraft als angetriebene Befestigungselemente mit gleichem Durchmesser.
- Optimierung der Scherebene:Der Befestigungsschaft ist unter vertikalen Schienenlasten auf der neutralen Achse des Schwellenabschnitts positioniert, wodurch die kombinierte Spannungs-{0}}Scherwechselwirkung minimiert wird, die bei anderen Befestigungskonfigurationen die Ermüdung beschleunigen würde.
- Reduzierung des Biegemoments:Der Gewindeeingriff über die gesamte Länge verhindert die Biegung des Auslegers, die sich auf angetriebene Spikes bei seitlicher Schienenbewegung auswirkt, und beschränkt die Belastung des Befestigungselements hauptsächlich auf die axiale Spannung.
Wartungs- und Betriebsperspektive
- Drehmoment-Prüfprotokoll:Bei der Stichprobenentnahme während der Installation werden kalibrierte Drehmomentschlüssel verwendet, um zu überprüfen, ob das angewendete Drehmoment innerhalb der angegebenen Grenzen liegt. Dies bietet statistische Sicherheit für die ordnungsgemäße Spannung im gesamten installierten Bereich.
- Turn-of-Nut-Korrelation:Bei kritischen Anwendungen bietet die Winkeldrehung vom ersten Kontakt bis zur Endposition eine unabhängige Überprüfung, ob die richtige Vorspannung erreicht wurde, und ergänzt die Drehmomentmessung.
- Ultraschall-Längenmessung:Fortgeschrittene Qualitätsprogramme nutzen Ultraschall-Dehnungsmesser, um die Dehnung von Verbindungselementen während der Installation direkt zu messen und so die tatsächliche Klemmkraft unabhängig von Drehmoment-{0}Reibungsvariablen zu ermitteln.
