Schienen-E-Clip-Befestigungssystem

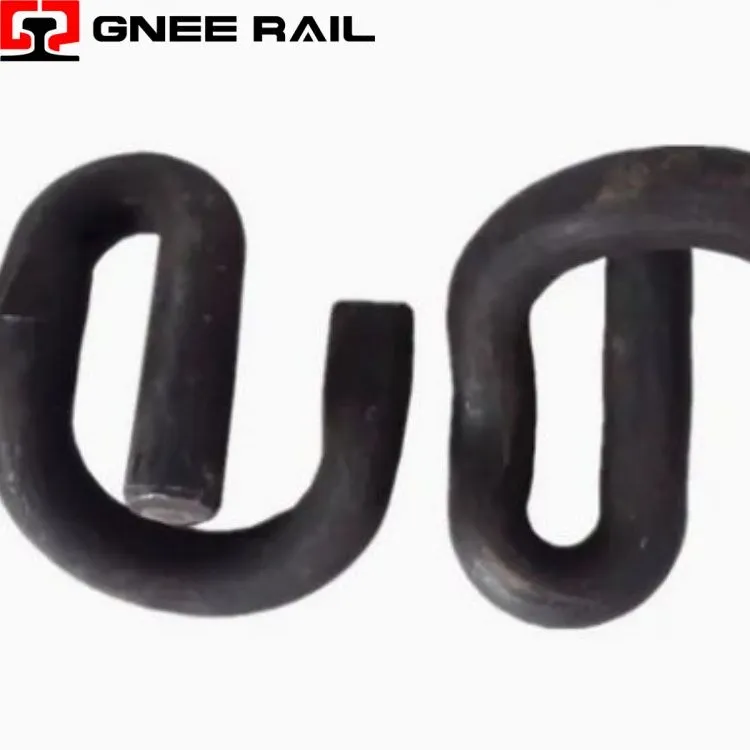

Der Railway E-Clip ist ein elastischer Federbefestiger mit einer charakteristischen epsilon-förmigen Geometrie, der für Betonschwellenschienensysteme entwickelt wurde. Hergestellt aus hochwertigem Federstahl durch Präzisionsformung und Wärmebehandlung, sorgt es durch elastische Biegung für eine dauerhafte Klemmkraft. Das geschlossene -Loop-Design sorgt für eine positive Halterung in den eingegossenen Schultern und sorgt für eine zuverlässige Schienenhalterung für Hochgeschwindigkeits-, Schwertransport- und Nahverkehrsanwendungen weltweit.
Technische Spezifikationen:
| Parameter | Spezifikation | Leistungsindikator |
|---|---|---|
| Geometrische Form | Epsilon (ε)-Profil | Spannungsverteilung in drei-Zonen |
| Materialqualität | 60Si2Mn / 55Si7 Federstahl | 42–48 HRC-Härte |
| Spannkraft | 11-15 kN pro Clip | <15% relaxation after 5M cycles |
| Elastische Durchbiegung | 18–22 mm vertikale Bewegung | Geeignet für Gleisabsenkungen |
| Korrosionsschutz | Zink--Aluminium-Lamellenbeschichtung | >1.000 Stunden Salzsprühnebel |
| Ermüdungsleben | >5 Millionen Zyklen | EN 13146-4 zertifiziert |
Installations- und Wartungsperspektive:
- Die Epsilon-Form (ε) erzeugt eine Feder mit mehreren Radien, die die Biegespannung auf drei verschiedene Biegezonen verteilt.
- Die geschlossene -Fersengeometrie rastet formschlüssig in der Schultertasche ein und verhindert so ein Auswerfen bei hochfrequenten Vibrationen.
- Die progressive Federsteifigkeit sorgt für ein nachgiebiges Ansprechverhalten bei normaler Belastung und sorgt gleichzeitig für festen Halt bei extremen Schienenverlagerungen.
- Die symmetrische Armkonfiguration sorgt für eine ausgeglichene Klemmkraft auf beiden Seiten des Schienenfußes und sorgt so für eine gleichmäßige Beibehaltung der Spurweite.
Wartungs- und Betriebsperspektive
- Silizium-Mangan-Federstahl (60Si2Mn / 55Si7) sorgt für das für zyklische Belastungen erforderliche Härte-{5}}Zähigkeitsgleichgewicht.
- Die Warmumformung richtet die Kornstruktur an der Spannungsbahn des Clips aus und schafft so ununterbrochene Lastpfade für eine längere Ermüdungslebensdauer.
- Durch kontrolliertes Abschrecken und Anlassen wird eine Härte von 42-48 HRC mit gleichmäßiger Mikrostruktur im gesamten Querschnitt erreicht.
Gnee Professioneller Lieferant
