Schienee CLIP-Befestigungssystem

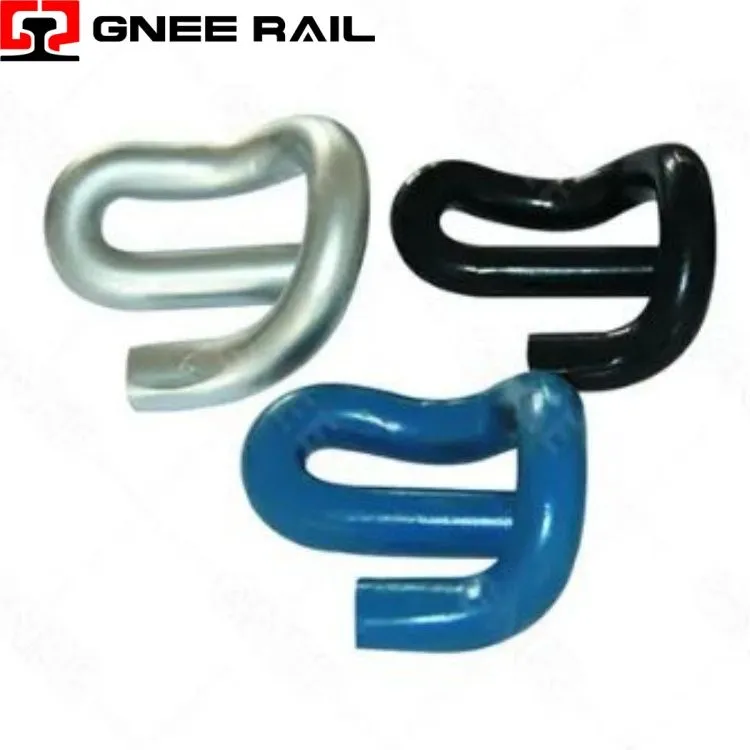

Der Railway E-Clip ist ein dreidimensionaler Federverschluss, der sich durch seine charakteristische epsilonförmige Geometrie auszeichnet und aus hochwertigem Silizium--Mangan-Federstahl durch präzise Kaltumformung und Wärmebehandlungsverfahren hergestellt wird. Dieses Befestigungselement arbeitet nach einem kombinierten Biege-{7}}Torsionsprinzip, bei dem der zentrale gebogene Abschnitt als flexibles Scharnier fungiert, während die äußeren Arme über strategisch positionierte Kontaktpunkte die Klemmkraft auf den Schienenfuß übertragen.
Technische Spezifikationen:
| Parameter | Spezifikation | Leistungsmerkmal |
|---|---|---|
| Federkonfiguration | Epsilon-förmig, drei-dimensional | Kombinierter Biege--Torsionsvorgang |
| Legierungsbezeichnung | Silizium-Mangan-Federstahl | 55Si7 / 60Si2Mn / Äquivalent |
| Spannkraft | Am Schienenfuß, eingebauter Zustand | 11 – 16 kN (variantenabhängig) |
| Maximale Durchbiegung | Elastischer Bereich | 18 – 22 mm vertikale Verschiebung |
| Korrosionsschutz | Zink--Aluminium-Lamellenbeschichtung | >1.000 Stunden Salzsprühnebelbeständigkeit |
Installations- und Wartungsperspektive:
- Drei-Dreidimensionaler Ladepfad:Die Epsilon-Geometrie erzeugt eine nicht-planare Federkonfiguration, bei der sich der Lastvektor von der Vertikalen am Schultereingriff in die Horizontale am Schienenkontakt verschiebt, was eine effiziente Kraftübertragung durch den Clipkörper ermöglicht.
- Mehrere Biegezonen:Drei unterschiedliche Biegezonen-Krone, Mittelbogen und Zehenarme-wirken während der Biegung nacheinander und verteilen die Spannung über die Cliplänge, anstatt die Spannung auf einen einzigen Gelenkpunkt zu konzentrieren.
- Progressive Steifigkeitscharakteristik:Die geometrische Konfiguration erzeugt eine nicht-lineare Kraft--Durchbiegungskurve, bei der die Steifigkeit mit der Durchbiegung progressiv zunimmt, was für eine nachgiebige Reaktion unter normalen Belastungen und eine feste Zurückhaltung bei extremen Verschiebungen sorgt.
Wartungs- und Betriebsperspektive
- Kontrollierter Abschreckprozess:Durch eine präzise Wärmebehandlung mit Ölabschreckung und anschließendem Anlassen wird eine gleichmäßige bainitische -martensitische Mikrostruktur erreicht, die Härte und Bruchzähigkeit für eine schlagfeste Leistung ausbalanciert.
- Abdeckung für Kugelstrahlen:Vollflächiges Kugelstrahlen mit kontrollierter Intensität erzeugt eine Druckeigenspannungsschicht, die sich 0,2–0,4 mm unter der Oberfläche erstreckt und so mikroskopisch kleine Oberflächendefekte, die als Ermüdungsauslöser dienen könnten, wirksam verschließt.
- Minderung der Wasserstoffversprödung:Strenge Backprotokolle nach dem Galvanisieren gewährleisten eine vollständige Wasserstoffausgasung nach dem Auftragen des Korrosionsschutzes und bewahren die Duktilität von Federstahl mit hoher Härte.
Gnee Professioneller Lieferant
