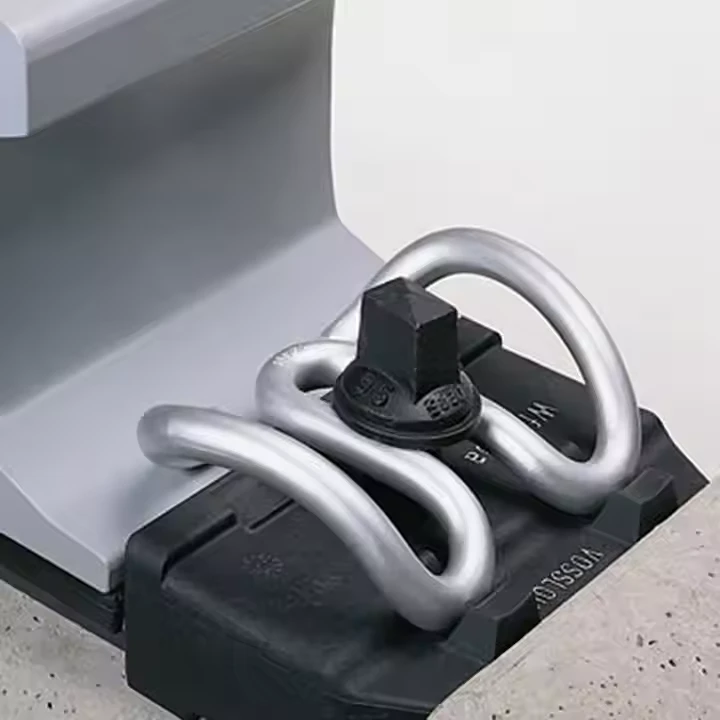

↵Schienen-SKL-Clip-Befestigungssystem
Der Railway SKL Clip ist ein hochpräziser elastischer Schienenbefestiger deutschen Ursprungs-, der als spezifischer Typ innerhalb des „SKL“-Befestigungssystems (benannt nach seiner Anwendung in) anerkannt istStädtebahn, Knotenbahnen, UndLänderbahnNetzwerke). Es zeichnet sich durch seine konstruierte asymmetrische Geometrie und kalibrierte Federwirkung aus und wurde entwickelt, um Schienen mit außergewöhnlicher Konsistenz und minimaler langfristiger Entspannung an Betonschwellen oder Grundplatten zu befestigen.
Technische Spezifikationen:
| Aspekt | SKL Clip (Hochleistungssystem) | Allgemeiner E-Clip (Standard-elastischer Verschluss) | Schraubspike (Holzschiene) | |
|---|---|---|---|---|
| Designphilosophie | Systemleistung und Zertifizierung. | Komponentenfunktion und Kosten-Effektivität. | Mechanische Festigkeit und Auftriebswiderstand. | |
| Primäres Dienstprogramm | Garantierte Leistung auf kritischen/Hochgeschwindigkeitsstrecken. | Zuverlässige Befestigung für den allgemeinen Hauptleitungseinsatz. | Befestigung von Schienen an Holzschwellen in stark beanspruchten Bereichen. | |
| Produktionsschwerpunkt | Präzise Kalibrierung, Rückverfolgbarkeit, Ermüdungslebensdauer. | Konsistenz, Kosteneffizienz, breite Kompatibilität. | Zugfestigkeit, Fadenintegrität, Korrosionsbeständigkeit. | |
| Installationsmethode | Drehmoment- oder weggesteuertes Pressen mit systemspezifischen Werkzeugen. | Hydraulisches Press- oder Schlagwerkzeug; weniger Tool-spezifisch. | Anziehen des Schraubenschlüssels mit einem bestimmten Drehmoment. | |
| Wartungsmodell | Vorhersage/Bedingungsbasiert-(lange Intervalle). | Zustandsbasiert-mit moderaten Intervallen. | Vorbeugend/geplant (häufige Drehmomentprüfungen). | |
| Schwerpunkt der Hauptinspektion | Visuell auf Verformung/Risse prüfen; Systeminteraktion. | Visuell auf Sitz und Beschädigung prüfen; Spurbelastungspunkt-Kontrollen. | Drehmomentmessung; Visuell auf Korrosion/Aufbocken prüfen. |
Funktionale und technische Perspektive
Integrierte Systemkomponente:Funktioniert ausschließlich als Teil des kompletten SKL-Befestigungssystems, das passgenaue Schultern, Isolatoren und Schienenunterlagen umfasst. Seine Leistung ist von diesen Komponenten abhängig.
Kritische Infrastrukturanwendung:Typischerweise spezifiziert für Schottergleise auf großen Hauptstrecken, Hochgeschwindigkeitskorridoren und in festgelegten Fahrbahnanwendungen, was eine langfristige Investition in die Gleisinfrastruktur darstellt.
Anforderungen an die Leistungszertifizierung:Seine Verwendung erfolgt oft im Rahmen eines formalen Systemtypgenehmigungsprozesses gemäß Normen wie EN 13481, bei dem die Leistung der gesamten Befestigungsbaugruppe für bestimmte Last- und Geschwindigkeitskategorien validiert wird.
Wartungs- und Betriebsperspektive
- Herstellung kalibrierter Zehenlasten:Im Gegensatz zu generischen Clips werden SKL-Clips so hergestellt, dass sie eine präzise Spitzenlast (z. B. 10,5 kN ±0,5 kN) innerhalb eines sehr engen Toleranzbandes liefern. Diese Kalibrierung ist ein zentraler Bestandteil der Produktionsqualitätskontrolle.
- Oberflächenveredelungsprozesse:Nach der Wärmebehandlung werden die Clips einem Kugelstrahlen unterzogen, um Druckspannungen auf der Oberfläche zu erzeugen, was die Ermüdungslebensdauer erheblich verbessert. Anschließend erfolgt ein hochwertiger Korrosionsschutz, häufig durch Feuerverzinkung.
Gnee Professioneller Lieferant
