Schienen-SKL-Clip-Befestigungssystem

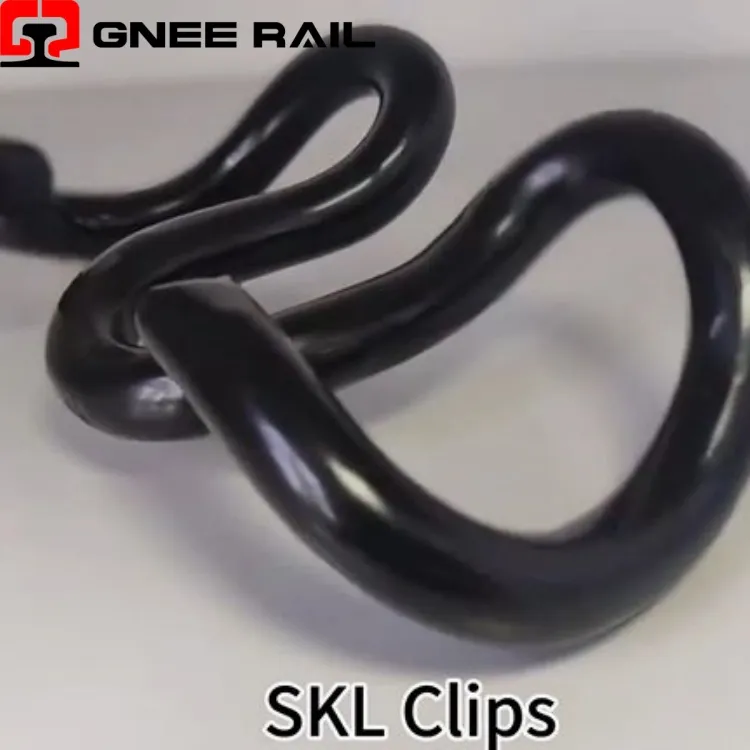

Der Railway SKL Clip ist eine V{0}förmige Spannklemme aus warmgeschmiedetem Federstahl, die für Betonschwellenbefestigungssysteme mit eingegossenen Schultern entwickelt wurde. Dieser Clip funktioniert durch die elastische Armauslenkung beim vertikalen Einsetzen und wandelt die Installationskraft in einen anhaltenden Klemmdruck auf den Schienenfuß um. Das symmetrische Doppelarmdesign sorgt für eine ausgewogene Lastverteilung, während die präzisionsgeformte Krone eine gleichmäßige Kraftübertragung über die gesamte Lebensdauer gewährleistet.
Technische Spezifikationen:
| Parameter | Spezifikation | Leistungsindikator |
|---|---|---|
| Federtyp | V-förmige Spannklemme | Symmetrischer Doppelarm |
| Material | Warm-geschmiedeter Federstahl | 1.200–1.400 MPa Zugfestigkeit |
| Spannkraft | Pro installiertem Clip | Nennbereich 10–14 kN |
| Installationshub | Armauslenkung aus dem freien Zustand | 18–25 mm pro Arm |
| Lebensdauer | Schwertransport--Anwendung | Typischerweise 25–35 Jahre |
Installations- und Wartungsperspektive:
- Die symmetrische V--Geometrie sorgt für eine gleichmäßige Klemmkraft auf beiden Seiten des Schienenfußes und sorgt so für eine gleichmäßige Beibehaltung der Spurweite.
- Die Kronenkrümmung ist optimiert, um die Biegespannung gleichmäßig über die Clipbreite zu verteilen und lokale Ermüdungspunkte zu vermeiden.
- Die progressive Auslenkung des Arms erzeugt eine nicht-lineare Kraftkurve, die sich an Gleissetzungen ohne Klemmverlust anpasst.
Wartungs- und Betriebsperspektive
- Das vertikale Einsetzen mit hydraulischen oder manuellen Setzwerkzeugen ermöglicht eine konsistente Installation unabhängig von der Technik des Bedieners.
- Akustisches Feedback zum Einrasten bestätigt den korrekten Sitz der Cliparme in den Schulterhaltetaschen.
- Mechanische Stoppfunktionen verhindern eine übermäßige Durchbiegung während der Installation und schützen so vor plastischer Verformung.
