Schienen-E-Clip-Befestigungssystem

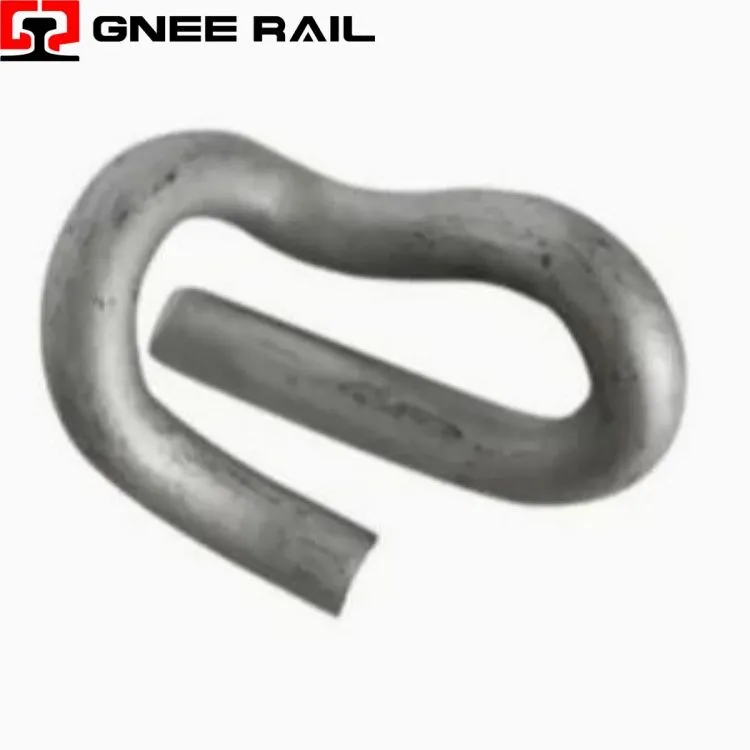

Der Railway E-Clip ist eine geschmiedete elastische Schienenbefestigung aus hochwertigem Federstahl. Seine einzigartige E--förmige Geometrie sorgt für eine konstante Spitzenlast, um die Schienen unter dynamischen Zugkräften an den Schwellen zu halten. Ohne Schrauben oder Gewinde beruht es auf der elastischen Durchbiegung, um Vibrationen zu absorbieren, dem Kriechen der Schiene standzuhalten und die Spurstabilität aufrechtzuerhalten. Es wird weltweit häufig in Schwerlast-, Personen- und Transitstrecken eingesetzt.
Technische Spezifikationen:
| Parameter | Beschreibung | Typischer Wert |
|---|---|---|
| Material | Federstahl nach EN 10089 oder gleichwertig | 60Si2Mn / 51CrV4 |
| Drahtdurchmesser | Standard-Rundstangendurchmesser | 16 mm – 20 mm |
| Zehenbelastung | Spannkraft pro montiertem Clip | 10 – 14 kN |
| Ermüdungsleben | Zyklen vor Frakturrisiko | Größer oder gleich 5 Millionen |
| Anwendungsschienentypen | UIC-/BS-/AREMA-Profile | UIC54, 115RE, BS113A |
| Oberflächenbeschaffenheit | Korrosionsschutzart | Ölbad / verzinkt |
| Betriebstemperatur | Bereich der Ambient-Tracks | -40 Grad bis +60 Grad |
Installations- und Wartungsperspektive:
- Hält die Klemmkraft auch nach Millionen von Radlastzyklen aufrecht.
- Verhindert das Umkippen der Schiene und die Verbreiterung der Spurweite in scharfen Kurven.
- Kein allmähliches Lösen wie bei verschraubten Systemen – die elastische Konstruktion ist selbst-hemmend.
- Widersteht plötzlichen Stoßbelastungen ohne Sprödbruch.
- Ausfallsicheres Design: Der sichtbare Verlust des Clips weist darauf hin, dass ein Austausch erforderlich ist.
Wartungs- und Betriebsperspektive
- Durch die einteilige Konstruktion werden lose Kleinteile vor Ort vermieden.
- Die Montage erfolgt ausschließlich mit einem hydraulischen oder manuellen Spannwerkzeug.
- Während der Anwendung ist kein Drehmomentschlüssel oder eine Anzugskalibrierung erforderlich.
- Kann entfernt und wiederverwendet werden, wenn die Durchbiegung innerhalb der Grenzen bleibt.
- Verhindert Fehlmontagen durch einfache Geometrieausrichtung.
Gnee Professioneller Lieferant
