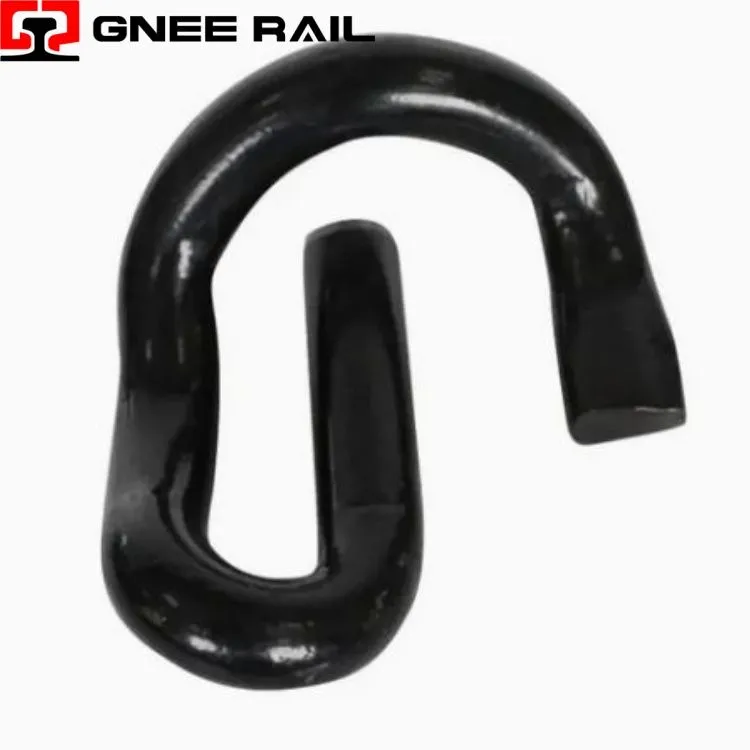

Schienen-E-Clip-Befestigungssystem
Der Railway E-Clip ist eine elastische Befestigungskomponente aus Federstahl in Form des Buchstabens „E“, mit der Schienen an Beton- oder Holzschwellen in Eisenbahnschienensystemen befestigt werden. Dieser selbstspannende Clip besteht aus hochwertigen Federstahllegierungen wie 60Si2MnA und bietet durch sein charakteristisches geometrisches Design eine kontinuierliche Klemmkraft. Der E-Clip funktioniert ohne Gewinde und beruht auf elastischer Verformung, um eine gleichmäßige Zehenbelastung aufrechtzuerhalten und gleichzeitig Wärmeausdehnung, dynamische Vibrationen und Radlasten aufzunehmen.
Technische Spezifikationen:
| Parameter | Spezifikation | Typischer Wert/Bereich |
|---|---|---|
| Materialqualität | Federstahllegierung | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Härtebereich | HRC | 42-48 |
| Zehenlast (16 mm Durchmesser) | kgf | 500-700 |
| Zehenlast (18 mm Durchmesser) | kgf | 750-900 |
| Zehenlast (20 mm Durchmesser) | kgf | 1100-1400 |
| Ermüdungsleben | Zyklen | 5 Millionen ohne Bruch |
| Maximale Federkraft | kN/Clip | 14 |
| Anwendbare Schienentypen | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Installations- und Wartungsperspektive:
- Zum ordnungsgemäßen Einsetzen und Entfernen sind spezielle Spannwerkzeuge erforderlich
- Aufgrund des gewindelosen selbstspannenden Designs ist keine Drehmomenteinstellung erforderlich
- Sichtprüfung ohne Demontage zur schnellen Zustandsprüfung möglich
- Für eine optimale Ermüdungslebensdauer wird eine Einführtiefe von 10–12 mm Durchbiegung empfohlen
- Der Abstand zwischen hinterem Bogen und Schulter muss innerhalb der Spezifikation von 3–9 mm bleiben
Wartungs- und Betriebsperspektive
- Bietet eine maximale Klemmkraft von 14 kN pro Clip für Schienensicherheit
- Erreicht 5 Millionen Ermüdungszyklen ohne Bruch unter Standardbelastung
- Kritische Spannungskonzentration liegt an der inneren Krümmung des hinteren Bogens
- Erhält Kriechfestigkeit und Torsionsstabilität für geschweißte Gleise
- Der Härtebereich von HRC 42–48 gewährleistet eine elastische Erholung nach der Verformung
