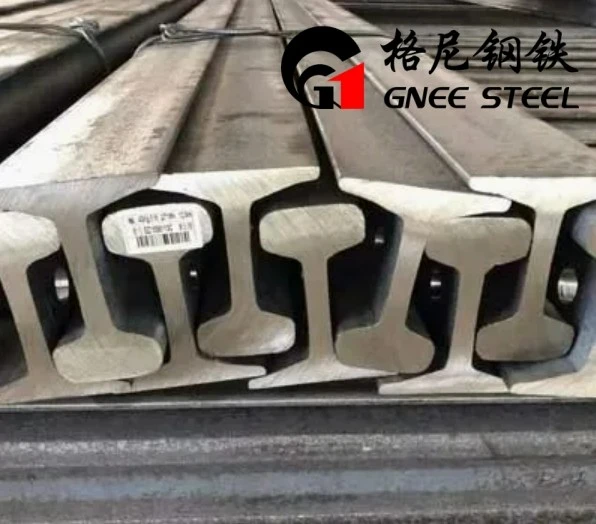

Stahlschiene nach britischem Standard BSC20
Stahlschienen werden auch häufig als Gleise, Eisenbahnschienen oder Gleisschienen bezeichnet und sind die Hauptkomponenten von Eisenbahnschienen. Ihre Funktion besteht darin, die Räder der Lokomotive zu führen, den hohen Druck der Räder zu tragen und die Stabilität des Schienenverkehrs aufrechtzuerhalten.
GNEE Rail ist ein zuverlässiger und professioneller Stahlschienenlieferant und bietet ein umfassendes Sortiment an Stahlschienen. Wir fertigen verschiedene Schienenstandards, darunter den britischen Standard BSC20 sowie BS60A, BS70A, BS75A, BS80A, BSC13 und mehr. Wenn Sie Anforderungen oder Fragen haben, können Sie sich gerne an uns wenden.
Britische Norm BSC20 für Stahlschienen
Spezifikation: BSC20 Stahlschiene
Marke: GNEE-Schiene
Länge: 5 bis 25 Meter oder Sonderlängen nach Kundenwunsch
Werkstoff: 700, 900A
Norm: BS
Abmessungen für Stahlschienen nach britischem Standard BSC20
| Schienenhöhe | Flanschbreite | Kopfbreite oben | Kopfbreite an der Basis | Kopfhöhe | Stegdicke | Flanschdicke an der Kante | Flanschdicke in der Mitte | Gewicht (pro Meter) | Zentimeter | cm4 | cm4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Schienentyp | ABSCHNITT HR-V | FW | HT | HB | HH | WT | FE | FM | Kg | Y | lxx | Lyy |
| BSC 20 Schiene | 55.5 | 127 | 50 | N/A | N/A | N/A | 8.5 | N/A | 20 | 29.7 | 82.1 | 192.8 |
Britischer Standard BSC20 – Stahlschienenmaterialien
| 700 | Mechanische Eigenschaften | Chemische Zusammensetzung (%) | |||||||||
| Streckgrenze | Zugfestigkeit | Verlängerung | Härte | C | Si | Mn | S | P | |||
| Mpa | kg/mm² | MPa | kg/mm² | Min | HBW
Größer als oder gleich |
Kleiner oder gleich | Kleiner oder gleich | ||||
| 680~830 | 14% | 0.40-0.60 | 0.05-0.35 | 0.80-1.25 | 0.050 | 0.050 | |||||
| 900A | Mechanische Eigenschaften | Chemische Zusammensetzung (%) | |||||||||
| Streckgrenze | Zugfestigkeit | Verlängerung | Härte | C | Si | Mn | S | P | |||
| Mpa | kg/mm² | Mpa | kg/mm² | Min | HBW
Größer als oder gleich |
Kleiner oder gleich | Kleiner oder gleich | ||||
| 880~1030 | 10% | 0.60-0.80 | 0.10-0.50 | 0.80-1.30 | 0.040 | 0.040 | |||||
gNEE Britische Standard-Stahlschienenabmessungen
| Schienenhöhe | Flanschbreite | Kopfbreite oben | Kopfbreite an der Basis | Kopfhöhe | Stegdicke | Flanschdicke an der Kante | Flanschdicke in der Mitte | Gewicht (pro Meter) | Zentimeter | cm4 | cm4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Schienentyp | ABSCHNITT HR-V | FW | HT | HB | HH | WT | FE | FM | Kg | Y | Lxx | Lyy |
| BS 50'O' Schiene | 100 | 100 | 52.4 | 52.4 | 26.9 | 10.3 | 7.1 | 12.1 | 24.89 | 50.05 | 424 | |
| BS 60'R' Schiene | 114.3 | 109.5 | 57.2 | 57.2 | 26.2 | 11.1 | 7.5 | 16.67 | 29.82 | 58.7 | 681 | |
| BS 60A Schiene | 114.3 | 109.5 | 57.2 | 58.67 | 25.2 | 11.1 | 7.5 | 16.67 | 30.62 | 59.3 | 696 | |
| BS 70A Schiene | 123.8 | 111.1 | 60.3 | 62.23 | 28.5 | 12.3 | 7.9 | 15.08 | 34.81 | 62.5 | 911 | |
| BS 75R Schiene | 128.6 | 122.2 | 61.9 | 61.9 | 29.5 | 13.1 | 8.3 | 18.65 | 37.04 | 66.7 | 1061 | |
| BS 75A Schiene | 128.6 | 114.3 | 61.9 | 63.75 | 30.5 | 12.7 | 8.3 | 15.48 | 37.46 | 64.8 | 1049 | |
| BS 80'O'-Schiene | 127 | 127 | 63.5 | 63.5 | 32.5 | 13.9 | 10.3 | 16.59 | 39.81 | 65.9 | 1111 | |
| BS 80'R' Schiene | 133.4 | 127 | 63.5 | 63.5 | 30.2 | 13.5 | 8.7 | 19.45 | 39.67 | 69.6 | 1225 | |
| BS 80A Schiene | 133.4 | 117.5 | 63.5 | 65.53 | 30.5 | 13.1 | 8.7 | 16.27 | 39.76 | 67.9 | 1205 | 219.6 |
| BS 90R Schiene | 142.9 | 136.5 | 66.7 | 66.7 | 32.5 | 13.9 | 9.1 | 20.6 | 44.51 | 74.8 | 1584 | |
| BS 90A Schiene | 142.9 | 127 | 66.7 | 68.83 | 33.5 | 13.9 | 9.1 | 17.07 | 45.1 | 72.9 | 1564 | |
| BS 95R Schiene | 147.6 | 141.3 | 68.3 | 68.3 | 33.8 | 14.3 | 9.1 | 21.03 | 47.14 | 77.1 | 1791 | |
| BS 95N Schiene | 147.6 | 139.7 | 69.9 | 69.9 | 32.5 | 13.9 | 9.1 | 17.46 | 46.95 | 76.1 | 1775 | |
| BS 100A Schiene | 152.4 | 133.35 | 69.85 | 72.14 | 35.81 | 15.08 | 9.52 | 16.27 | 50.18 | 76.2 | 1961 | |
| BS 100R Schiene | 152.4 | 146.05 | 69.85 | 69.85 | 35.05 | 14.29 | 9.13 | 21.43 | 49.53 | 63.5 | 2013 | |
| BS 110A Schiene | 158.75 | 139.7 | 69.85 | 72.14 | 36.07 | 15.87 | 11.11 | 18.26 | 54.52 | 76.2 | 2323 | |
| BS 113A Schiene | 158 | 139.7 | 69.9 | 72.14 | 36.1 | 20 | 11.1 | 18.26 | 56.4 | 83.9 | 2332 | 420.1 |
| BSC 13 Schiene | 48 | 92 | 36 | N/A | N/A | N/A | 8.5 | N/A | 13.3 | 26.5 | 39 | 74.4 |
| BSC 16 Schiene | 54 | 108 | 44.5 | N/A | N/A | N/A | 8 | N/A | 16 | 29.6 | 64.6 | 116.3 |
| BSC 20 Schiene | 55.5 | 127 | 50 | N/A | N/A | N/A | 8.5 | N/A | 20 | 29.7 | 82.1 | 192.8 |
| BSC 28 Schiene | 67 | 152 | 50 | N/A | N/A | N/A | 9 | N/A | 28.6 | 38 | 167.5 | 371 |
| BSC 35 Schiene | 76 | 160 | 58 | N/A | N/A | N/A | 10.5 | N/A | 35.4 | 41.7 | 266 | 504 |
| BSC 50 Schiene | 76 | 165 | 58.5 | N/A | N/A | N/A | 15 | N/A | 50.2 | 46.7 | 326 | 719 |
| BSC 56 Schiene | 101.5 | 171 | 76 | 76 | 32 | 35 | 10 | 22.83 | 56.8 | 57 | 836 | 686 |
| BSC 89 Schiene | 114 | 178 | 102 | 102 | 51 | 51 | 16 | 28.83 | 88.9 | 60.7 | 1493 | 1416 |
| BSC 101 Schiene | 155 | 165 | 100 | 100 | 45 | 45 | 18 | 30.38 | 100.4 | 81.1 | 3411 | 1266 |
| BSC 164 Schiene | 150 | 230 | 140 | 140 | 60 | 75 | 32 | 47.22 | 166 | 82.3 | 4777 | 5122 |
