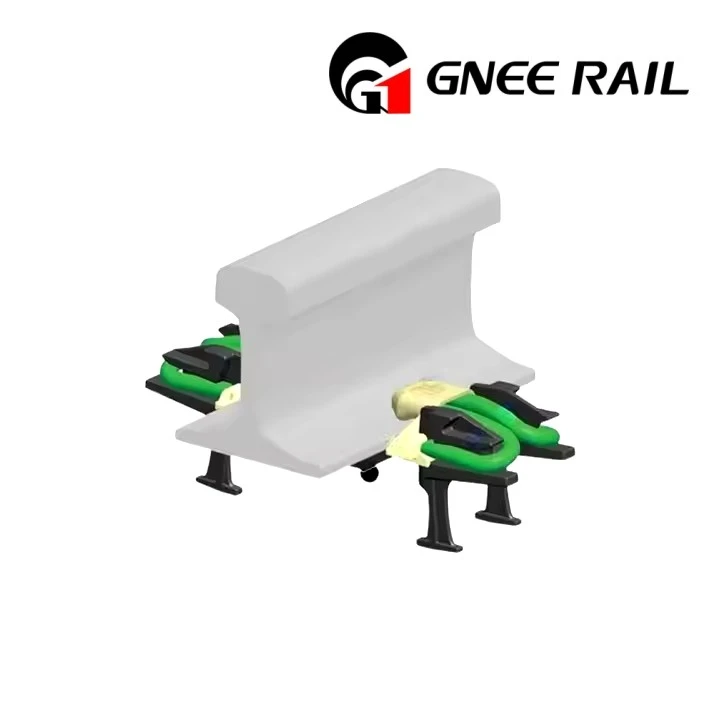

Verfolgen Sie schnelle Clips 1500
Das für sein fortschrittliches Design bekannte Fast Clip-System von Pandrol ist führend in der modernen Schienenbefestigungstechnologie. Der Fast Clip 1500 von GNEE Rail sorgt mit seinem schraubenlosen, hochelastischen Design für eine sichere Installation und bietet hervorragende Stabilität und Vibrationsfestigkeit für Schienen-Schwellen-Verbindungen. Dieses System eignet sich perfekt für einen effizienten und kostengünstigen Gleisbau mit minimalem Wartungsaufwand. GNEE Rail bietet eine breite Palette an Schnellklemmen, darunter Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 und 1605, sowie andere Befestigungssysteme wie Pandrol E Clip, SKL Clip, KPO Clamp , Nabla Clip und Deenik Clip. Alle unsere Produkte entsprechen internationalen Standards und können individuell angepasst werden. Kontaktieren Sie uns noch heute für Ihre Anforderungen an die Schienenbefestigung!
Spezifikation des Track Fast Clip-Systems
| NEIN. | Artikel | Leistungsindex |
| 1 | Angewandter Schienentyp | 60-kg-Stahlschiene nach GB-Standard |
| 2 | Schienenspurweite | 1435 mm |
| 3 | Schienenbodenneigung | Die Schienenunterkante im Maßstab 1:40 wird auf die Eisenbahnschwelle gelegt |
| 4 | Längswiderstand von Schienen | Im Allgemeinen beträgt der Längswiderstand jedes Schienenbefestigungs- und Schienensatzes mehr als 9 kN; |
| 5 | Elastizität des Schienenbefestigungssystems | Die Schienenunterlage hat eine statische Steifigkeit von 50 bis 70 kN/mm. |
| 6 | Ermüdungsleistung | Nach 3 Millionen Belastungszyklen weist das Verschlusssystem keine Schäden auf und die Schnallendruckänderungen betragen weniger als 20 %. der Längswiderstand der Schienenänderungen beträgt weniger als 20 %; die statische Steifigkeit der Gelenkveränderungen beträgt weniger als 25 %. |
| 7 | Isolationswiderstand | Das Befestigungssystem ist nach EN13146-5 geprüft und der Isolationswiderstand zwischen den beiden Schienen beträgt mehr als 5 kΩ. |
| 8 | Harte Umweltbedingungen | Das Befestigungssystem kann mit einem manuellen Demontagewerkzeug nach dem in EN13146-6 beschriebenen 300-Stunden-Salzsprühtest erfolgreich demontiert werden. |
| 9 | Verstellbetrag zwischen links und rechts der Schiene | Die Einstellung der linken und rechten Position der Einzelstrangschiene: -4~+2mm; Einstellung der Schienenstärke: -8 ~ +4mm, Einstellebene beträgt 1 mm. |
| 10 | Schienenhöhenposition | Der Anpassungsbetrag beträgt 0mm. |
| 11 | Schnallendruck und Federbereich | Federstange vom Typ FC1504: Schnallendruck beträgt 10 kN, Federbereich beträgt 12 mm; Federstange vom Typ FC1306: Der Schnallendruck beträgt 3 kN. |
| 12 | Zugwiderstand der eingebetteten Teile | Der Zugwiderstand des eingebetteten Eisensitzes in der Eisenbahnschwelle beträgt mindestens 60 kN. |
Verfolgen Sie die technischen Parameter von Fast Clip 1500
| Artikel-Nr | Material | Durchmesser | Cliplänge | Clipbreite | Gewicht | HRC | Druck | Ermüdungstest |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38max | 0.62 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | |
| Schneller Clip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| Schneller Clip-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause | ||
| Schneller Clip-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Größer oder gleich 9,5 kN | 5000000 Mal ohne Pause |
