Können E-Schienen-Elastikklemmen mit verschiedenen Befestigungssystemen kompatibel sein?
Elastische Schienenklemmen vom Typ E-sind mit hoher Systemkompatibilität konzipiert, wobei der konkrete Grad der Anpassung von der Struktur der unterschiedlichen Befestigungssysteme abhängt. Durch standardisierte geometrische Profile und Dimensionsparameter können diese Clips effektiv in verschiedene international gängige Schienenbefestigungssysteme integriert werden.

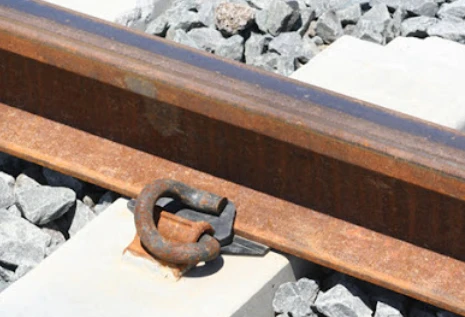

In Betonschwellensystemen passen Klammern vom Typ E- perfekt zu den eingebetteten Schulterstrukturen und erzeugen die erforderliche Klemmkraft durch präzisen gekrümmten Oberflächenkontakt. Bei Holzschwellensystemen müssen sie jedoch in Verbindung mit speziell entwickelten Ankerplatten und Ankerbolzen ein vollständiges Befestigungssystem bilden.
Verschiedene Modelle von Clips vom Typ E- entsprechen unterschiedlichen Anwendungsszenarien und Kompatibilitätsmerkmalen. Beispielsweise ist der Clip vom Typ E2055 speziell für Schwerlast-Eisenbahnsysteme optimiert und arbeitet mit verstärkten Schultern und hochsteifen Schienenpolstern zusammen. Im Gegensatz dazu eignet sich der Clip vom Typ E1809 besser für herkömmliche Passagierlinien und stellt eine kostengünstige Lösung mit passenden Komponenten in Standardgröße- dar. Dieses differenzierte Design ermöglicht die Anpassung von Clips vom Typ E-an verschiedene technische Anforderungen, von traditionellen Eisenbahnen bis hin zu modernen Hochgeschwindigkeitsbahnen.
| Modell | Durchmesser | Material | Unter Druck | HRC | Gewicht |
| E1609 | Ø 16mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,43 kg/Stk |
| E1809 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,61 kg/Stk |
| E1813 | Ø 18mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,62 kg/Stk |
| E2001 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
| E2009 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
| E2039 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
| E2007 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
| E2055 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
| E2056 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
| E2063 | Ø 20mm | 60Si2MnA | Größer oder gleich 950 kg | 44-48 | 0,80 kg/Stk |
In praktischen technischen Anwendungen spiegelt sich die Kompatibilität von Clips vom Typ E- auch im Grad der Übereinstimmung zwischen ihren Materialeigenschaften und Systemanforderungen wider. Der Clip-Härtebereich von 44-48 HRC stellt sicher, dass sie mit Schultermaterialien (z. B. Sphäroguss QT450-10) ein ideales Reibungspaar bilden können, während die Vielfalt der Oberflächenbehandlungsverfahren es ihnen ermöglicht, die Korrosionsschutzanforderungen unter verschiedenen Umgebungsbedingungen zu erfüllen.
| Artikel | Eisenbahn-E-Clip | |||
| Chemische Zusammensetzung | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| C: 0,56–0,64, Mn: 060–0,90, Si: 1,50–2,00, Cr: Kleiner oder gleich 0,35, P: Kleiner oder gleich 0,03, S: Kleiner oder gleich 0,03 | C: 0,56–0,64, Mn: 0,40–0,70, Si: 1,40–1,80, | C: 0,52–0,60, Mn: 0,60–0,90, Si: 1,50–2,00, | C: 0,35–0,42, Mn: 0,50–0,80, Si: 1,50–1,80, P: Kleiner oder gleich 0,03, S: Kleiner oder gleich 0,03 | |
| Cr:0,70-1,00 P: Kleiner oder gleich 0,03, | Cr: Kleiner oder gleich 0,35 | |||
| S: Kleiner oder gleich 0,03 | P: Kleiner oder gleich 0,03, S: Kleiner oder gleich 0,03 | |||
| Härte | 44-48 HRC | |||
| Ermüdungsleben | 3–5 Millionen Zyklen ohne Bruch | |||
| Oberfläche | Einfach geölt, sauerstoffschwarz, verzinkt, feuerverzinkt, Dacro-Beschichtung, Farblackierung | |||
| Standard | UIC, AREMA, BS, RDSO, DIN, JIS, ISCR, VALEC, GOSTR- EASC, GB/T oder andere je nach Anforderung | |||
Profitieren Sie von umfangreicher technischer Erfahrung,GNEE-SCHIENEbietet umfassende Kompatibilitätsbewertungsdienste, um sicherzustellen, dass Clips vom Typ E- in bestimmten Befestigungssystemen eine optimale Leistung erbringen.
